HiFi时钟交换机
NWX HiFi时钟交换机在HiFi时钟层面采用-120dB@1Hz，8e-13@1s艾伦方差的OCXO时钟做为参考时钟，可以为整个系统提供极佳的时钟参考源。
交换机层面，NWX采用全分立交换端口加双交换机架构设计思路，使用工业和运营商级交换芯片，RJ45接口采用独立供电、独立时钟的PHY芯片，确保每个端口都有极佳的供电，每个RJ45接口都接受高精度时钟供应，从而在时钟和交换机两个维度协同工作，大幅度提升整个网播系统的回放质量。
Core Design
Network Topology

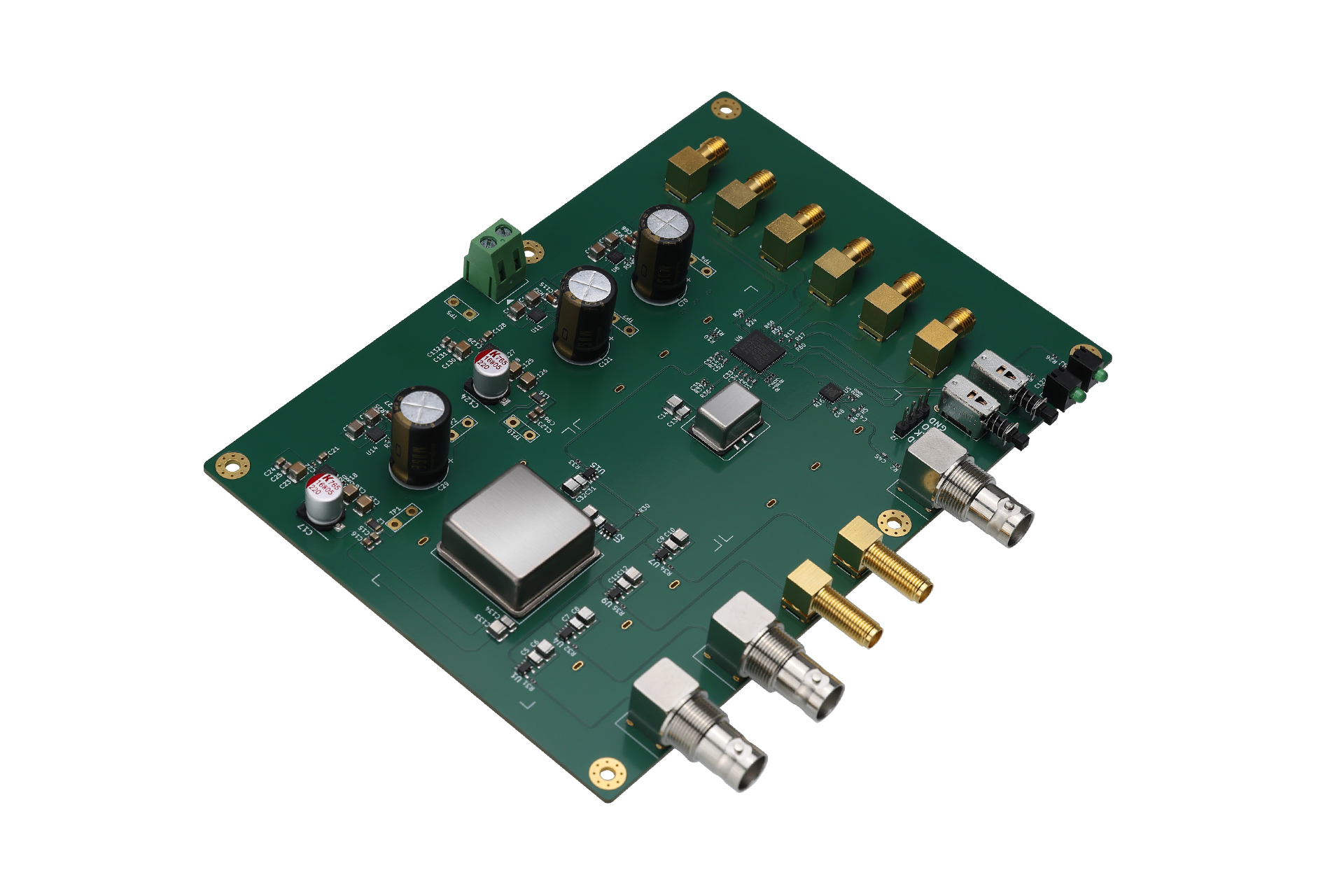

NWX系列HiFi时钟交换机内部时钟模块采用了一颗-120dB@1Hz，8e-13@1s艾伦方差的10MHz OCXO时钟做为参考时钟。内部交换机时钟源CelCLK II PLL系统单独采用一颗-85dB@1Hz，1e-11@1s艾伦方差的50MHz OCXO时钟作为VCO参考时钟。
50MHz VCO时钟与10MHz参考时钟发挥1+1>2的作用，使得整机无论是在对外供应时钟信号，还是对内提供交换机工作时钟信号，都达到极高的时钟精度。

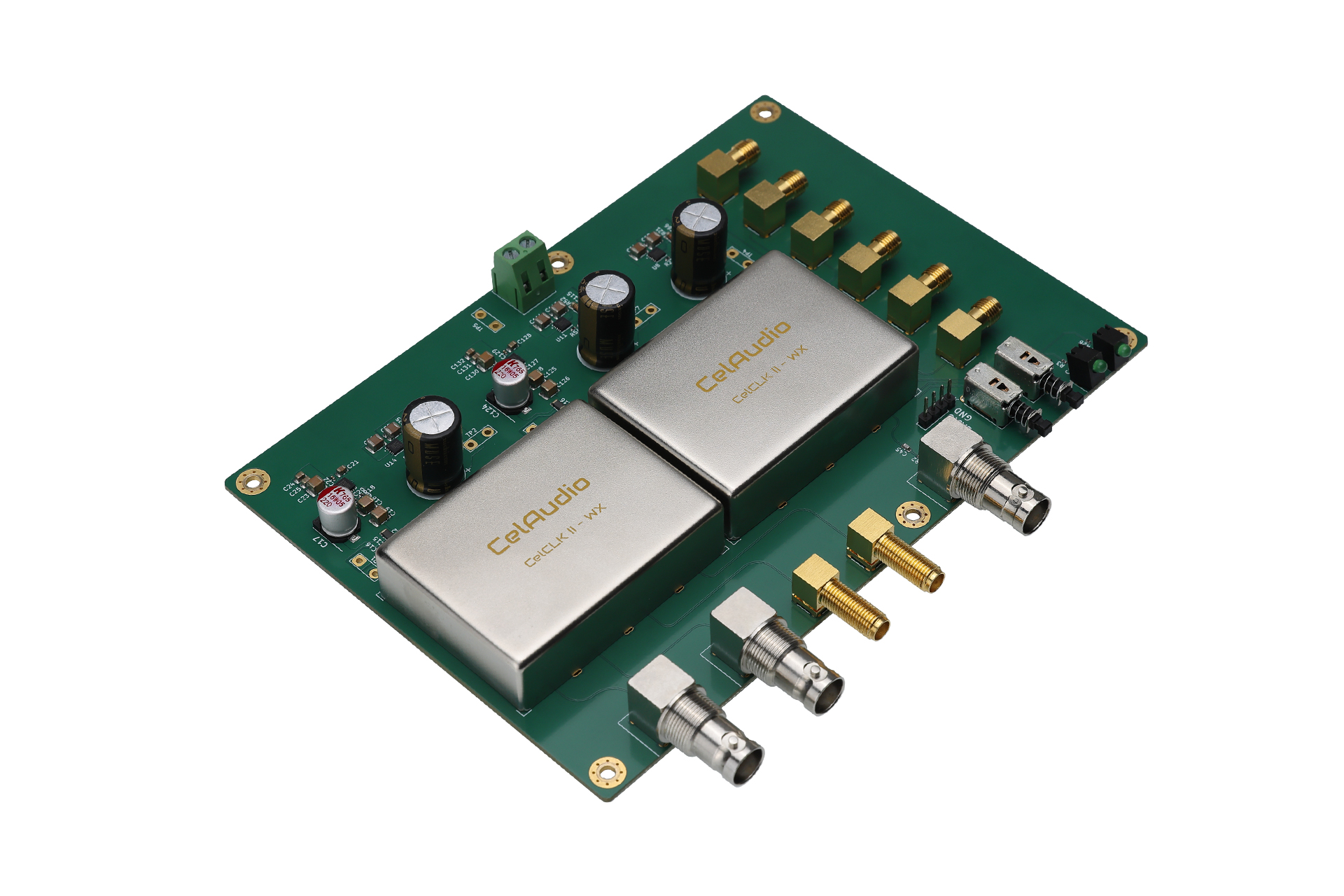

* NWX内部只有一个时钟模块，图中为双OCXO时钟展示，实际安装为带有时钟屏蔽罩的模块

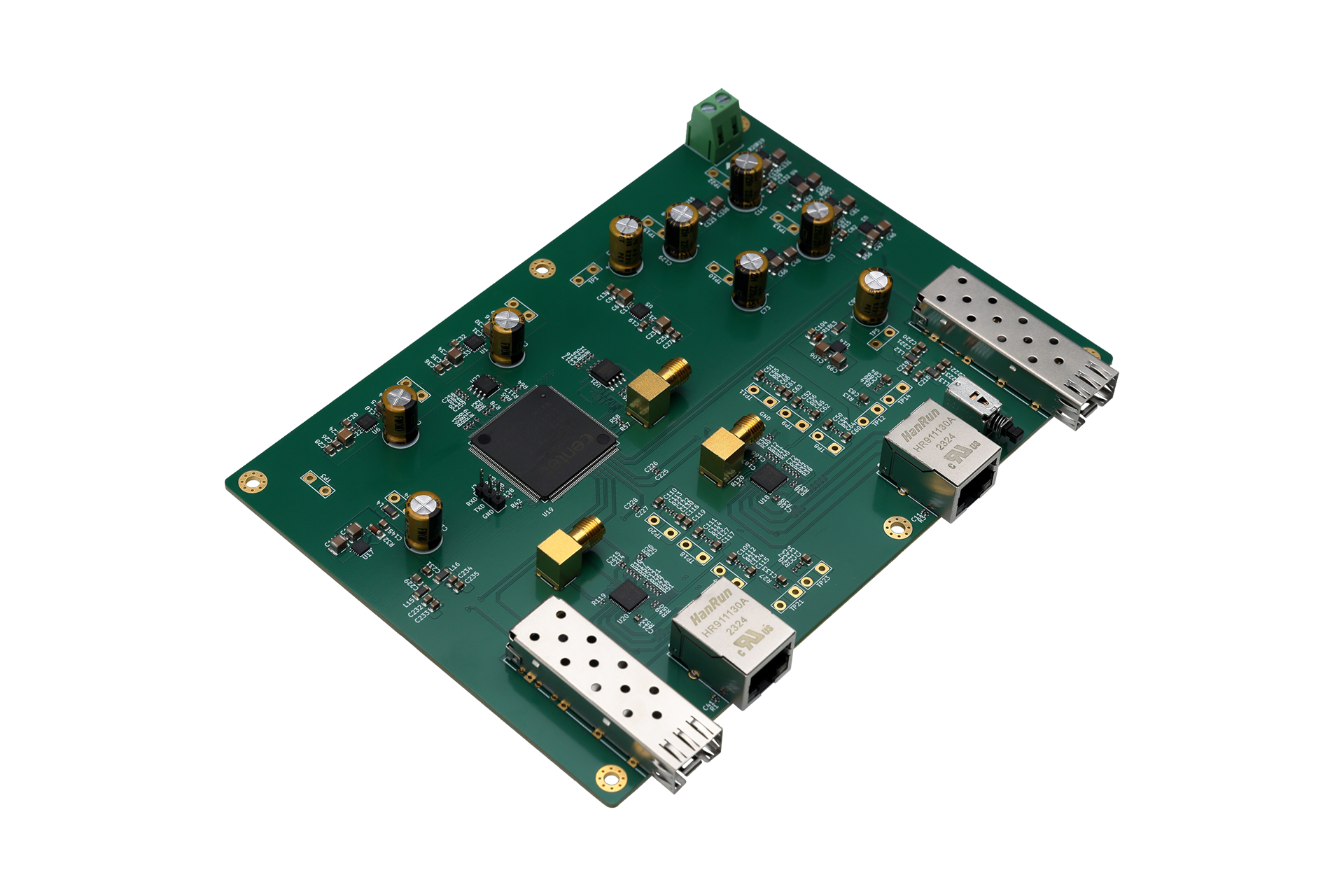

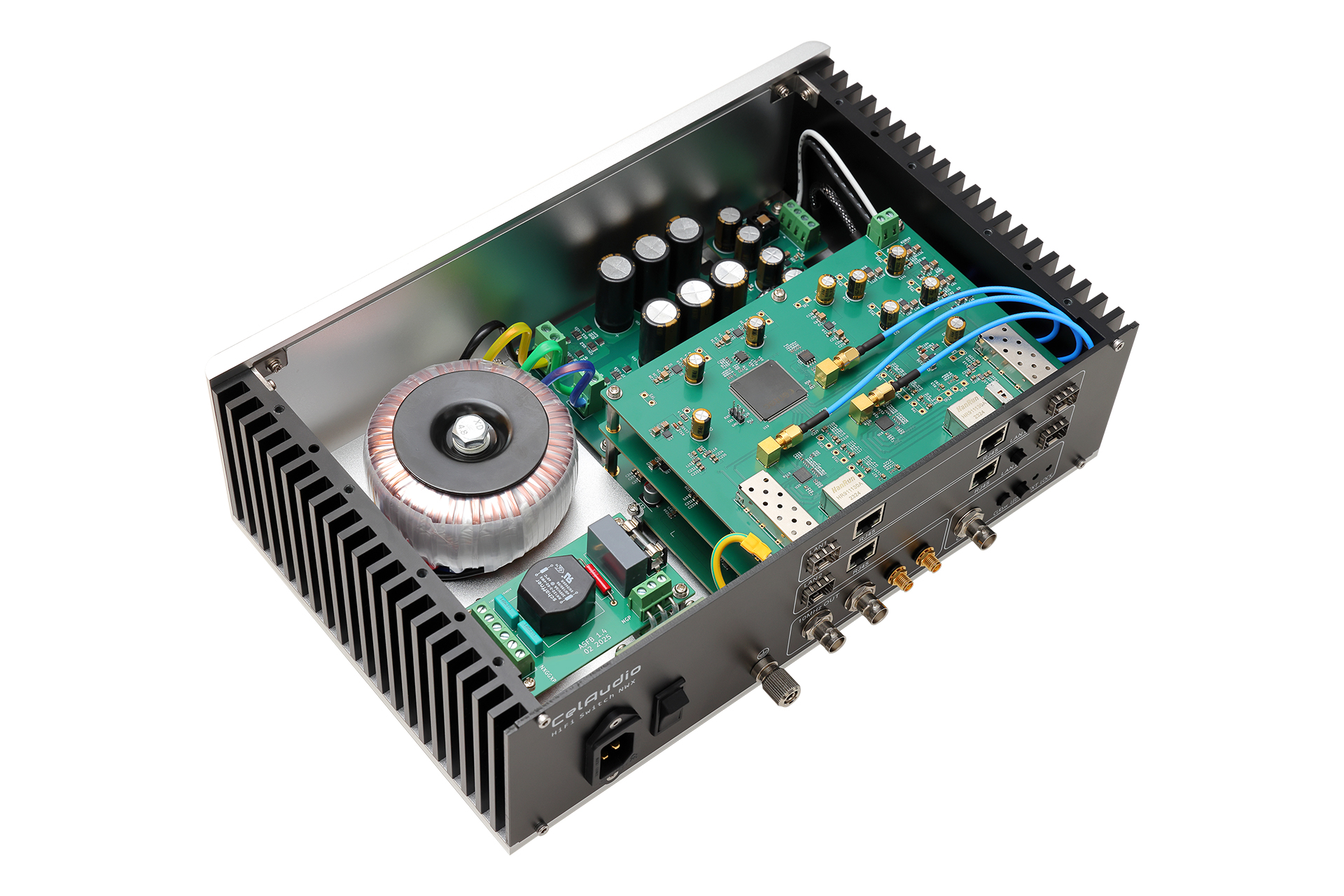

NWX内部为双交换机设计，每个独立的交换模块均采用工业和运营商级交换芯片，RJ45接口采用独立供电、独立时钟的PHY芯片，确保每个端口都处于极佳的供电，每个RJ45接口都接受高精度时钟供应，从而大幅度的提升整个网播系统的回放质量。
Specifications
| 时钟输出 | BNC * 2, SMA * 2, 3.3V LVCMOS方波 |
| 时钟输入 | BNC * 1, 10MHz，0.6V RMS，正弦波/方波 |
| 网络 | 双交换卡，每卡 RJ45 * 2, 10/100/1000M自适应 |
| SFP * 2，支持 1000M 1000Base-X / SGMII协议 | |
| 电源输入 | 110/220V AC，保险丝5*20mm，2.5A慢融 |
| 尺寸（宽*深*高） | 330mm * 231mm * 120mm |
| 重量 | 9Kg |
